비파괴검사 스터디 내용 정리

1교시

1. 할로겐 다이오드 검출기 프로브시험(Halogen Diode Detector Probe Test)란 무엇이며, 그 응용 예를 기술하시오.

2. 자분탐상시험(MT)에 사용되는 요크(Yoke) 에 대한 요크 리프팅 파워시험(Yoke Lifting Power Testing)에 관하여 기술하시오.

3. 와전류탐상시험(ET)에 있어서 표피효과(Skin Effect)란 무엇이며, 그 의 발생원인에 대해 기술하시오.

4. 적열취성(赤熱脆性, Red shortness)이란 무엇이며, 그의 발생원인에 대해 기술하시오.

5. 방사선투과시험(RT)에 있어서 산란방사선을 방지하기 위한 방법을 들고 기술하시오.

6. 방사선동위원소중 이테르븀(Ytterbium, Yb169)을 사용해야 한다면 그의 적용성에 대해 기술하시오.

7. 방사선의 선량률 측정에 관련되는 전리함(電離函, Ionization Chamber)의 기능과 사용에 대해 기술하시오.

8. 판파(Plate Wave)란 무엇이며, 소재의 피바괴검사 이용성에 대하여 기술하시오.

9. 용접기의 전원특성중 수하특성(垂下特性, Drooping characteristics)이란 무엇이며, 그의 적용성에 대해 기술하시오.

10. 노치감도(Notch sensitivity Test)란 무엇이며, 이를 파악하기 위한 재료시험에 대해 기술하시오.

11. 고온균열(Hot Cracking)이란 무엇이며, 그의 발생원인에 대해 기술하시오.

12. 자분탐상시험(MT)에 있어서 의사지시(疑似指示, Non-Relevant Indication)란 무엇이며, 구별방법에 대해 기술하시오.

13. 단조품에서 나타나는 백점(白點, Flakes)란 무엇이며, 발생원인에 대하여 기술하시오.

2교시

1. 석유화학 플랜트의 설비는 고온고압의 수소 분위기중에서 운전되는 경우가 많아 강재의 수소에 의한 재질열화 현상이 발생된다. 구조물에 수소의 침입과정과 그로 인하여 발생되는 다양한 문제점에 대하여 기술하시오.

2. 초음파탐상시험에 있어 저면에코방식과 시험편방식의 특성을 시험편의 형상과 상태를 들어 비교하여 기술하시오.

3. 금속제 용기의 압력시험에 있어 AE(Acoustic Emission)시험장치와 AE시험의 절차서 작성에 포함되어야 할 사항을 들고 기술하시오.

4. X선을 이용한 잔류응력의 측정방법에 대해 기술하시오.

5. 초음파탐상시험(UT)에서 TOFD(Time-of-Flight Diffraction) 방법에 대해 기술하시오.

6. 건식자분을 사용해야 될 요건과 사용에 있어 적합성에 대해 기술하시오.

3교시

1. 각종 비파괴시험과 연관된 육안검사는 각 비파괴시험법, 수압시험, 제조절차, 누설시험에 포함되고, 여러 코드에서 서술되나 최소한으로 포함되어야 할 사항에 대해 기술하시오.

2. X선 발생장치를 이용한 방사선투과검사(RT)에 있어서 노출인자를 6가지 이상을 들고 기술하시오.

3. 침투탐상시험(PT)에 있어 용제제거성 침투액을 사용함에 있어 제품의 결함과는 관계없는 무관련 지시를 나타내게 되는 경우를 기술하시오.

4. 초음파탐상시험(UT)에 압전형 탐촉자(Piezo Electronic Type Probe)를 사용할 경우 시험제품의 표면거칠기가 거친 경우 탐상에 미치는 영향에 대해 기술하시오.

5. 와류탐상시험(ET)에서 사용주파수를 선택함에 있어 고려해야 할 요소에 대하여 기술하시오.

6. 평판맞대기 용접부의 초음파탐상에 있어 STB-A2 표준시편을 이용하여 감도보정량을 구하고자 할 때 그 방법에 대해 기술하시오.

4교시

1. 중성자선(中性子線)의 투과검사의 적용성에 대하여 기술하시오.

2. 적외선 서머그래픽시험(Thermo-Graphics Test)의 원리에 대해 기술하시오.

3. 형광증배관(螢光增培管, Image Intensifying)의 원리와 용도에 대하여 기술하시오.

4. 최근 구조물의 표면의 부식정도 및 표면결함 탐지를 위한 전위차시험법(Electrical Potential Drop Method)이 이용되고 있는데, 그의 원리에 대해 기술하시오.

5. 오스테나이트 스텐레스강(Austenite Stainless Steel)과 저합금강을 이종용접(異種熔接)하여 오랜 기간 사용한 구조물의 접합부에서 발생되는 결함에 대하여 기술하시오.

6. A 스코우프(A-Scope) 형태로 표시되는 초음파탐상시험(UT)에 있어서 그 화상정보로부터 실제 결함을 추정함에 있어 문제가 되는 점을 들고, 그 원인을 기술하시오.

1교시

1. 비파괴 거사 결과의 신뢰성(reliability)에 대하여 설명하고 신뢰도에 영향을 미치는 중요한 요소를 열거하시오.

2. Duplex stainless steel 이란?

3. 자분탐상시험시 시험체의 최적자화에 대해 자계의 강도와 누설자속 밀도와의 관계로써 간단히 설명하시오.

4. 카이저(Kaiser) 효과란 ?

5. 워블(wobble) 잡음이란 ?

6. ISO 9712dp 대하여 설명하시오.

7. 리모트 필드(remoter field) 와류탐상시험법에 대하여 설명하시오.

8. 연성파괴(Ductile fracture) 에 대해 간단히 설명하시오.

9. 초음파 탐상기에 요구되는 성능과 초음파 탐촉자에 요구되는 성능을 간단히 설명하시오.

10. 방사선투과시험에서 계조계를 사용하는 이유와 방사선의 조사방향과 시험부의 유효길이를 제한하는 이유를 간단히 설명하시오.

11. 방사선투과시험에서 필름의 관용도(latitude)에 대하여 설명하시오.

12. 음향방출시험(Acoustic emission testing)의 원리에 대해 간단히 설명하시오.

13. 적외선써모그라피(Infrared themography)의 원리에 대해 간단히 설명하시오.

2교시

1. 탄소강 용접에서 발생되는 고온균열과 저온균열에 대하여 설명하고 이들의 방지대책을 설명하시오.

2. 스테인리스강 배관에서 열피로균열(thermal fatigue crack)이 발생되었다면 어떤 경우에 발생될 수 있는 가? 입계응력부식균열(intergranular stress corrosion crack)과 어떻게 다른가 ?

3. X선을 시험체에 조사시키면 조사선의 일부는 시험체를 투과하여 투과선이 되고 그외는 산란선이 된다. 투과선과의 각도가 90도 이하인 것을 전방산란선, 90도 이상인 것을 후방산란선이라 한다. 후반산란선의 방향의존성(산란각에 대한 영향)을 설명하고, 전압 및 재료의 종류(알루미늄판, 납판, 강판)에 따른 영향을 설명하시오.

4. 내삽코일을 이용하여 열교환기 등의 바자성체 전열관(세관)을 와전류검사할 때 결함신호는 진폭뿐만 아니라 위상도 변화하기 때문에 결함신호를 1차원적으로 관측하는 것만으로는 불충분하고, 2차원적인 관측이 필요하다. 관통드릴구멍으로 부터의 위상을 약 135도로 했을 때 외면결함과 내면결함의 위상관계를 8자형 패턴에 의해 나타내시오. 또한 결함신호의 위상각과 갚이의 관계를 종축은 감육율, 횡축은 위상각으로 표시한 직각좌표에 도시하고 설명하시오.

5. 최근 화학공장의 안전성 확보를 위하여 위험도기반 검사(RBI ; Risk Based Inspection)가 적용되고 있다. RBI 절차는 정성적(qualitative) 분석방법과 정량적(quantitative) 분석방법으로 분류할 수 있다. 정성적 분석방법의 2가지 분석요소를 설명하시오.

6. 코일법에 의한 자분탐상시험에서 특히 문제가 되는 것은 반자계(反磁界)의 영향이다. 반자계를 정의하고, 이를 줄 일수 있는 방법을 설명하시오.

3교시

1. 자분탐상시험에서 시험체(철강재료)의 자기특성이 자화조건에 미치는 영향에 대해 기술하시오.

2. 여러 침투탐상시험 중 용제제거성 염색침투탐상 시험의 장.단점을 각각 3가지 이상 들고 과잉침투액의 제거처리를 3단계로 나누어 설명하시오.

3. 기체유동의 메카니즘을 기체의 자유도와 누설직경에 따라 3가지로 분류하고, 기체 유동에 영향을 미치는 인자를 3개 이상 열거하시오.

4. P-Number, Group-Number, F-Number, A-Number, SFA-Number에 대하여 설명하시오.

5. 철강재료는 용접 과정에서 발생하는 열로 인해 응고와 변태의 과정을 통해 다양한 조직의 변화를 겪게 되고, 조직의 변태과정에 여러 가지 취성(embrittlement)을 나타낼 수 있다. 각 온도별 철강재료가 가질 수 있는 취성에 대하여 설명하시오.

6. STB-A1 시험편의 폭 25mm 면으로부터 낮은 주파수(예, 2 MHz)의 수직탐촉자를 이용하여 초음파탐상 시험을 수행하면 CRT 스크린에 그림과 같이 탐상면과 저면까지의 거리 100mm에 해당하는 저면에 코A와 기타에코 B, C, D, E의 신호(signal)을 얻게 된다. 이와 같이 기타 에코 B, C, D, E가 발생하는 이유를 설명하시오.

4교시

1. 초음파탐상시험은 시험체내에서의 초음파빔의 진행경로를 기하학적으로 나타내는 것을 전제로 하기 때문에 시험체내에서의 진행경로를 파악하는 것이 매우 중요하다. 이를 가시화하는 방법의 하나로 슈리렌법이 이용된다. 이 방법에 의한 종파 수직탐촉자의 물속에서의 종파연속파의 음장의 형태를 그림으로 그리고 설명하시오.

2. 진공상자를 이용하는 기포누설검사법의 원리에 대해 설명하시오.

3. 선형파괴역학, 응력확대게수 및 파괴인성치에 대하여 설명하시오.

4. 핵의학분야의 새로운 영상기술인 양전자방출 단층 촬영(陽電子放出斷層撮影 : PET)에 대하여 설명하시오.

5. 육안검사를 수행하는데 무엇보다도 중요한 것은 눈이다. 그러나 눈으로 육안검사를 수행하는데는 여러 가지 제약사항이 따른다. 이러한 제약을 극복하기 위한 시력보조기구를 나열하고 간단히 설명하시오.

6. 전위차시험법(Electrical Potential Drop Method)의 원리를 설명하시오.

1교시

1. 신크로트론 방사광(SOR, synchrotron Orbital Radiation)이란 무엇이며, 그 응용 예를 기술하시오.

2. 광음향 효과(Photoacoustic effect)란 무엇이며, 그 응용 예를 기술하시오.

3. 스팩클 무늬(Speckle pattern)는 무엇이며, 그 응용 예를 기술하시오.

4. 액조전자 방출(Exo-Electron Emission)이란 무엇이며, 그 응용 예를 기술하시오.

5. 매스바우어 효과(Mossbauer Effect)란 무엇이며, 그 응용 예를 기술하시오.

6. 박하우젠 잡음(Barkhausen noise)란 무엇이며, 그 응용 예를 기술하시오.

7. 초음파 홀로그래피(Ultrasonic Holography)에 대해 기술하시오.

8. 페리시티 비(Felicity Ratio)는 무엇이며, 그에 따른 안전성을 기술하시오.

9. 브레그 반사식(Bragg's Equation) 은 무엇이며 그 응용 예를 기술하시오.

10. 취성파괴(脆性破壞)란 무엇이며, 그 방지대책을 기술하시오.

11. 크리프(Creep) 파괴란 무엇이며, 그 특성을 기술하시오.

12. 용접구조용강에서 탄소당량(炭素当量) 크기에 따른 용접성과 시공상 관건에 대해 기술하시오.

13. 고장력강(High Tensile Steel) 및 저합금강에서 발생되는 라멜라테어(Lameller Tear)의 발생원인과 특성을 기술하시오.

2교시

1. 구조용 강용접부의 비드밑균열(Under Bead Crack)이란 무엇이며, 발생원인을 기술하시오.

2. 방사선을 3부분으로 분류(전리성, 이중성, 자연유무) 하여 종류를 나열하고 특징을 설명하시오.

3, 초음파탐상 데이터의 신뢰성을 확보하기 위한 문제점을 나열하고 향상대책을 기술하시오.

4. 초음파탐상시험에 있어 탐상시험 데이터가 시험중 물체를 주사하는 동안의 위상배열기법(UT-Phased Array Technique)에 대해 설명하고, 그 결함 방법에 의한 결함판독 특성을 기술하시오.

5. 수냉시스템을 필요로 하는 대형 플라스틱 금형제작에 있어 가공기 프로그램의 착오로 금형강재를 가우징(Gausing)한 후 보수용접 하고자 한다. 보수 용접부에서 발생될 수 있는 결함과 열처리 조건에 대해 계획하고 용접부의 건전성 평가를 위한 비파괴검사 방법을 기술하시오.

6. 와류탐상시 관통코일과 내삽형 코일을 이용하여 관재(管材)를 탐상할 때 내외면의 결함판별 방법을 기술하시오.

3교시

1. 강관에서 발생될 수 있는 부식(corrosion)의 종류를 나열하고 설명하시오.

2. CO2용접으로 30mm 강판을 다층용접하고자 할 때 용접부에서 흔히 발생할 수 있는 결함과 비파괴검사 방법을 기술하시오.

3. KS D0227(1991)과 ASTM E 446(1993)의 주강품에 대한 결함분류와 등급 분류를 비교하시오.

4. 초음파 펄스반사법에 의한 두께 측정의 원리와 측정방식을 구분하여 설명하시오.

(KS-B-0536, 1997)

5. 초음파탐상시험(UT)와 음향방출시험(AE)에 대해 상호비교하여 설명하고, 그 적용성에 대해 기술하시오.

6. 침투탐상시험에 사용되는 사용중인 침투제, 유화제, 현상제에 대해 성능시험과 외관검사를 수행한 후 폐기시켜야 하는 경우를 나열하시오.

4교시

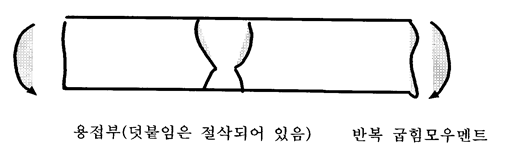

1. 그림과 같은 용접이음의 부재에서 일정방향으로 반복 굽힘모멘트(Bending Moment)가 작용할 때 용접부의 용접결함이 응력분포(応力分布) 및 강도(强度)에 미치는 영향을 기술하시오.

2. 탄소함량이 많은 주철이 용접성이 나쁜 이유를 설명하고, 용접방법 및 비파괴검사 방법에 대해 기술하시오.
3. 송유관에서 기름이 누설될 때에 점검방법의 종류를 들고 설명하시오.
4. 전자빔 용접(Electron Beam Welding)에 대해 기술하고, 전자빔 용접에 사용되는 전자빔과 레이저빔의 특성을 비교 설명하시오.
5. 자분탐상시험(MT)후 시험품에 부착된 자분 제거를 위해 탈자(脫磁)를 하고자 할 때 교류나 직류에 의한 탈자를 적용함에 있어 두 방법의 특성을 비교하고 자속 곡선에서 전류곡선과 자속곡선의 변화관계를 그려 설명하시오.
6. 철근 콘크리트 구조물의 안전성을 확보하기 위한 비파괴검사방법을 5가지이상 들고 설명하시오.

1교시

1. 비파괴시험 결과의 신뢰도에 영향을 미치는 인자와 신뢰도 평가에 활용되는 결함검출확률(Probability of Detection ; POD)과 False Call Probability(FCP)에 대해 기술하시오.

2. 방사선 안전관리에 있어서 ALARA 개념을 설명하시오.

3. 고용화열처리(Solution Heat Treatment)에 대하여 설명하시오.

4. 누설자속탐상법(MFLT)의 원리와 결함으로 부터의 누설자속밀도를 측정하는 경우 홀(Hall) 소자의 크기가 측정결과에 미치는 영향에 대해 기술하시오.

5. 원격장 와류탐상시험(Remote Field Eddy Current Testing ; RFECT)의 원리와 특징에 대해 기술하시오.

6. X선 발생장치의 Heel Effect에 대해 설명하시오.

7. 용접구조설계시 유의해야 할 사항에 대해 설명하시오.

8. Austempering에 대해 설명하시오.

9. 저항선 스트레인게이지의 게이지율(Gauge Factor)에 대해 설명하시오.

10. 중성자 흡수(Neutron Absorption)에 대해 설명하시오.

11. 초음파탐상에 이용되는 크리핑파(Creeping wave)에 대해 설명하시오.

12. X선 발생장치 구조 중 Anode Hood의 역할을 설명하시오.

13. 고장력강 최종 용접표면의 탐상에서는 지연(遲延) 균열이 자주 발생한다. 이 지연균열의 발생원인에 대해 기술하시오.

2교시

1. 열화․손상된 고온 구조재의 비파괴평가(NDE) (준 비파괴평가법 포함) 기법의 종류와 특징에 대해 기술하시오.

2. 와류탐상시험에서 결함 이외의 원인에 의해 나타나는 지시신호인 의사지시의 발생원인을 열거하고 설명하시오.

3. 초음파탐상시험의 결함 신호처리에 활용되고 있는 고속퓨리에변환(Fast Fourier Transform ; FFT)와 웨이브릿 변환(Wavelet Transform : WT)의 차이점에 대해 기술하시오.

4. 사용하는 에너지에 따라 용접기법을 분류하고, 이중 초음파 용접법의 원리와 특징에 대해 기술하시오.

5. KS D 0213(철강재료의 자분탐상시험방법 및 자분모양의 등급분류)에서는 자화전류가 교류인 경우는 원칙적으로 표면결함의 검출에 한정한다고 기재되어 있으나 교류를 이용한 경우라도 표면근방의 내부결함이 검출되는 경우가 있다. 표피효과의 식을 이용하여 표면근방의 내부결함이 검출되는 이유를 설명하시오.

6. 방사선투과사진 콘트라스트(Radiographic Contrast)에 영향을 주는 인자에 대해 기술하시오.

3교시

1. 용접성(Weldability)의 정의와 주요 용접성 시험법에 대해 설명하시오.

2. 자분탐상시험에서 결함 검출율에 영향을 미치는 인자를 열거하고, 자분탐상 시험의 신뢰성(채용한 자분탐상기술의 결함검출율의 특성과 그 시간적 안전성)을 향상시키기 위한 대책을 설명하시오.

3. 전자주사식초음파탐촉자(Phased Array Probe)를 이용한 초음파탐상법의 원리와 특징에 대해 기술하시오.

4. 소려취성(燒戾脆性)의 종류를 설명하고 방지대책을 기술하시오.

5. 누설시험에서 발생되는 누설의 Flow Type의 종류에 대하여 기술하시오.

6 잠상(Latent Image)의 형성과 잠상이 가시상(Visible Image)으로 변화하는 과정을 설명하시오.

4교시

1. 점용접(Spot Welding)의 원리와 점용접 제품의 접합강도에 영향을 미치는 인자를 들고, 점용접 제품에 적용할 수 있는 비파괴시험 방법을 기술하시오.

2. KS B 0896에서 규정하는 음향이방성에 대한 다음 물음에 답하시오.

1) 정의 2) 음향이방성의 검증

3. 백열취성(白熱脆性)에 대하여 설명하시오.

4. 침투탐상검사에서 Filtered Particle Test에 대하여 설명하시오.

5. KS B 0888(1999) 배관용접부의 방사선투과검사시 이중벽 한쪽면 촬영방법에서 시험부의 유효길이에 따른 최소분할 촬영 매수를 결정한 배경에 대해 설명하시오.

6. 중성자투과시험(Neutron Radiography)에서 직접법(Direct Exposure Method)과 전사법(Transfer Method)을 비교․설명하시오.
